IACS鋼芯耐熱鋁合金絞線

產品類別：鋁合金絞線

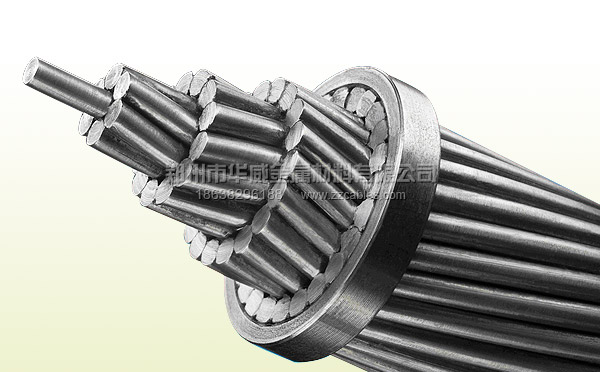

產品名稱：IACS鋼芯耐熱鋁合金絞線
點擊次數：
摘要：
IACS鋼芯耐熱鋁合金絞線也叫高強耐熱鋁合金導線，華威公司做為國內首條鋼芯耐熱鋁合金導線的制造者，高品質的質量和較低的市場價格，一直領導耐熱鋁合金導線的市場風向。

IACS鋼芯耐熱鋁合金絞線的參數和性能：

IACS鋼芯耐熱鋁合金絞線導電率為60%，也叫IACS鋼芯耐熱鋁合金導線、母線及特高強度鋼芯耐熱鋁合金導線

一、標準

本產品按企業標準Q/SX113-2002生產。

二、名稱、型號及適用范圍

名稱	型號	適用范圍
鋼芯耐熱150℃鋁合金導線、母線	NRLH₁₀GJ	本產品適用于輸電線路的改造，增擴容載流容量達40%～50% (用一根此導線可代替相同截面的兩根鋼芯鋁絞線)。截面積為240～1440mm²導線又廣泛用于變電站。發電廠內部作輸送大電流的母線。
特高強度鋼芯耐熱150℃鋁合金導線	NRLH₆₀GJ	本產品適用于高壓輸電線路作架空導線用。

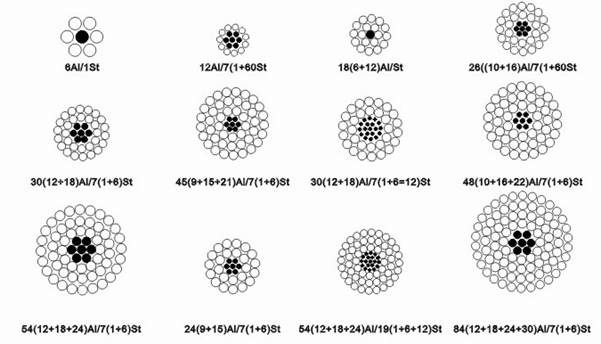

三、導線結構示意圖

四、規格及主要技術參數

鋼芯耐熱鋁合金導線

標稱截面鋁/鋼(mm²)	結構根數/直徑		計算截面 (mm²)			外徑 (mm)	20℃時直流電阻(Ω/km)	計算拉斷力(N)	計算重量(kg/km)	載流量 (A)
標稱截面鋁/鋼(mm²)	耐熱鋁合金	鋼	耐熱鋁合金	鋼	合計	外徑 (mm)	20℃時直流電阻(Ω/km)	計算拉斷力(N)	計算重量(kg/km)	110℃	150℃
50/8	6/3.20	1/3.20	48.25	8.04	56.29	9.60	0.6046	16200	195.1	267	338
70/10	6/3.80	1/3.80	68.05	11.44	79.49	11.40	0.4287	22850	275.2	329	421
70/40	12/2.72	7/2.72	69.73	40.67	110.40	13.60	0.4211	57230	511.3	313	415
95/20	7/4.16	7/1.85	95.14	18.82	113.96	13.87	0.3070	36040	408.9	397	517
95/55	12/3.20	7/3.20	96.51	56.30	152.81	16.00	0.3042	76760	707.7	376	508
120/7	18/2.90	1/2.90	118.89	6.61	125.50	14.50	0.2462	26180	377.0	486	613
120/25	7/4.72	7/2.10	122.80	24.25	149.73	15.74	0.2385	46420	526.6	421	580
120/70	12/3.60	7/3.60	122.15	71.25	193.40	18.00	0.2403	97150	895.6	552	699
150/8	18/3.20	1/3.20	144.76	8.04	152.80	16.00	0.2022	30870	461.4	559	709
150/20	24/2.78	7/1.85	145.68	18.82	164.50	16.67	0.2014	44920	549.4	570	722
185/10	18/3.60	1/3.60	183.22	10.18	193.40	18.00	0.1598	39070	584.0	643	816
185/25	24/3.15	7/2.10	187.04	24.25	211.29	18.90	0.1568	56850	706.1	658	836
185/30	26/2.98	7/2.32	181.44	29.59	210.93	18.88	0.1618	62140	732.6	647	823
210/10	18/3.80	1/3.80	204.14	11.34	215.48	19.00	0.1434	43530	650.7	660	840
210/25	24/3.33	7/2.22	209.02	27.10	236.12	19.98	0.1404	63530	789.1	689	876
210/35	26/3.22	7/2.50	211.73	34.36	246.09	20.38	0.1386	71280	853.9	707	900
210/50	30/3.98	7/2.98	209.24	48.82	258.06	20.86	0.1404	88400	960.8	715	911
210/40	26/3.42	7/2.66	238.85	38.90	277.75	21.66	0.1229	80570	964.3	773	987
240/30	24/3.60	7/2.40	244.29	31.67	275.96	21.60	0.1201	73710	922.2	782	998
240/55	30/3.20	7/3.20	241.29	56.30	297.57	22.40	0.1218	98770	1108	784	1002
300/15	42/3.00	7/1.67	296.88	15.33	312.21	23.01	0.09889	64570	939.8	870	1106
300/20	45/2.93	7/1.95	303.42	20.19	324.33	23.43	0.09679	72140	1002	880	1119
300/25	48/2.85	7/2.22	306.21	27.10	333.31	23.76	0.09589	79830	1058	885	1123
300/40	24/3.99	7/2.66	300.09	38.90	338.99	23.94	0.09774	89880	1133	893	1143
300/50	26/3.83	7/2.98	299.57	48.82	348.36	24.26	0.09798	101000	1210	895	1146
300/70	30/3.60	7/3.60	305.36	71.25	376.61	25.20	0.09621	125000	1402	912	1170
400/20	42//3.51	7/1.95	406.40	20.91	427.31	26.91	0.07222	86270	1286	1059	1354
400/25	45/3.33	7/2.22	391.95	27.10	419.01	26.64	0.07493	90410	1295	1033	1317
400/35	48/3.22	7/2.50	390.88	34.36	425.24	26.82	0.07513	98510	1349	1031	1310
400/50	54/3.07	7/3.07	399.73	51.82	451.55	27.63	0.07353	117900	1511	1044	1324
400/65	26/4.42	7/3.44	398.94	65.06	464.00	28.00	0.07348	130400	1611	1076	1380
400/95	30/4.16	19/2.50	407.75	93.27	501.02	29.14	0.07205	166000	1860	1107	1426
500/35	45/3.75	7/2.50	497.01	34.36	531.37	30.00	0.05909	1174600	1642	1197	1530
500/45	48/3.60	7/2.80	488.58	43.10	531.68	30.00	0.06011	123300	1688	1182	1506
500/65	54/3.44	7/3.44	501.88	65.06	566.94	30.96	0.05856	148000	1897	1200	1526
630/45	45/4.20	7/2.80	623.45	43.10	666.55	33.60	0.04711	140600	2060	1374	1763
630/55	48/4.12	7/3.20	639.92	56.30	696.22	34.32	0.04589	156100	2209	1395	1788
630/80	54/3.87	19/2.32	635.19	80.32	715.51	34.82	0.04627	187900	2388	1375	1748
800/55	45/4.80	7/3.20	814.30	56.30	870.60	38.40	0.03607	181800	2690	1618	2087
800/70	48/4.63	7/3.60	808.15	71.25	879.40	38.58	0.03633	197300	2791	1601	2059
800/100	54/4.33	19/2.6	795.17	100.88	896.05	38.98	0.03696	231600	2991	1562	1992
1000/125	54/4.84	19/2.9	993.51	125.50	1119.0	43.54	0.03480	288800	3733	1774	2268
1440/120	84/4.67	19/2.8	1438.81	116.99	1555.8	51.36	0.02044	344600	4898	2392	3146

特高強度鋼芯耐熱鋁合金導線

標稱截面鋁/鋼(mm²)	結構根數/直徑		計算截面 (mm²)			外徑	20℃時直流電阻(Ω/km)	計算拉斷力(N)	計算重量(kg/km)	載流量 (A)
標稱截面鋁/鋼(mm²)	耐熱鋁合金	鋼	耐熱鋁合金	鋼	合計l	外徑	20℃時直流電阻(Ω/km)	計算拉斷力(N)	計算重量(kg/km)	110℃	150℃
50/8	6/3.20	1/3.20	48.25	8.04	56.29	9.60	0.6046	18429	195.1	267	338
70/10	6/3.80	1/3.80	68.05	11.44	79.49	11.40	0.4287	25674	275.2	329	421
70/40	12/2.72	7/2.72	69.73	40.67	110.40	13.60	0.4211	67943	511.3	313	415
95/20	7/4.16	7/1.85	95.14	18.82	113.96	13.87	0.3070	41750	408.9	397	517
95/55	12/3.20	7/3.20	96.51	56.30	152.81	16.00	0.3042	92363	707.7	376	508
120/7	18/2.90	1/2.90	118.89	6.61	125.50	14.50	0.2462	27391	377.0	486	613
120/25	7/4.72	7/2.10	122.80	24.25	149.73	15.74	0.2385	53779	526.6	421	580
120/70	12/3.60	7/3.60	122.15	71.25	193.40	18.00	0.2403	114041	895.6	552	699
150/8	18/3.20	1/3.20	144.76	8.04	152.80	16.00	0.2022	33908	461.4	559	709
150/20	24/2.78	7/1.85	145.68	18.82	164.50	16.67	0.2014	49432	549.4	570	722
185/10	18/3.6	1/3.60	183.22	10.18	193.40	18.00	0.1598	41490	584.0	643	816
185/25	24/3.15	7/2.10	187.04	24.25	211.29	18.90	0.1568	63593	706.1	658	836
185/30	26/2.98	7/2.32	181.44	29.59	210.93	18.88	0.1618	69301	732.6	647	823
210/10	18/3.80	1/3.80	204.14	11.34	215.48	19.00	0.1434	46224	650.7	660	840
210/25	24/3.33	7/2.22	209.02	27.10	236.12	19.98	0.1404	71066	789.1	689	876
210/35	26/3.22	7/2.50	211.73	34.36	246.09	20.38	0.1386	80631	853.9	707	900
210/50	30/3.98	7/2.98	209.24	48.82	258.06	20.86	0.1404	100640	960.8	715	911
210/40	26/3.42	7/2.66	238.85	38.90	277.75	21.66	0.1229	91154	964.3	773	987
240/30	24/3.60	7/2.40	244.29	31.67	275.96	21.60	0.1201	81787	922.2	782	998
240/55	30/3.20	7/3.20	241.29	56.30	297.57	22.40	0.1218	114370	1108	784	1002
300/15	42/3.00	7/1.67	296.88	15.33	312.21	23.01	0.09889	67354	939.8	870	1106
300/20	45/2.93	7/1.95	303.42	20.19	324.33	23.43	0.09679	75395	1002	880	1119
300/25	48/2.85	7/2.22	306.21	27.10	333.31	23.76	0.09589	85839	1058	885	1123
300/40	24/3.99	7/2.66	300.09	38.90	338.99	23.94	0.09774	100762	1133	893	1143
300/50	26/3.83	7/2.98	299.57	48.82	348.36	24.26	0.09798	117370	1210	895	1146
300/70	30/3.60	7/3.60	305.36	71.25	376.61	25.20	0.09621	141889	1402	912	1170
400/20	42//3.51	7/1.95	406.40	20.91	427.31	26.91	0.07222	92092	1286	1059	1354
400/25	45/3.33	7/2.22	391.95	27.10	419.01	26.64	0.07493	98871	1295	1033	1317
400/35	48/3.22	7/2.50	390.88	34.36	425.24	26.82	0.07513	107861	1349	1031	1310
400/50	54/3.07	7/3.07	399.73	51.82	451.55	27.63	0.07353	132270	1511	1044	1324
400/65	26/4.42	7/3.44	398.94	65.06	464.00	28.00	0.07348	150422	1611	1076	1380
400/95	30/4.16	19/2.50	407.75	93.27	501.02	29.14	0.07205	193488	1860	1107	1426
500/35	45/3.75	7/2.50	497.01	34.36	531.37	30.00	0.05909	123993	1642	1197	1530
500/45	48/3.60	7/2.80	488.58	43.10	531.68	30.00	0.06011	135035	1688	1182	1506
500/65	54/3.44	7/3.44	501.88	65.06	566.94	30.96	0.05856	166069	1897	1200	1526
630/45	45/4.20	7/2.80	623.45	43.10	666.55	33.60	0.04711	155535	2060	1374	1763
630/55	48/4.12	7/3.20	639.92	56.30	696.22	34.32	0.04589	174962	2209	1395	1788
630/80	54/3.87	19/2.32	635.19	80.32	715.51	34.82	0.04627	209800	2388	1375	1748
800/55	45/4.80	7/3.20	814.30	56.30	870.60	38.40	0.03607	201467	2690	1618	2087
800/70	48/4.63	7/3.60	808.15	71.25	879.40	38.58	0.03633	218314	2791	1601	2059
800/100	54/4.33	19/2.60	795.17	100.88	896.05	38.98	0.03696	263107	2991	1562	1992
1000/125	54/4.84	19/2.9	993.51	125.50	1119.00	43.54	0.03480	327968	3733	1774	2268
1440/120	84/4.67	19/2.8	1438.81	116.99	1555.80	51.36	0.02044	383655	4898	2392	3146

五、導線的使用特性

1、NRLH10GJ鋼芯耐熱鋁合金導線長期工作溫度150℃。

2、適用架空導線的特高強度鋼芯耐熱鋁合金導線采用進口高強度鋼芯，可使導線在150℃時的應力全部集中在鋼芯上，使得導線線芯不破壞，導線孤垂不會因溫度升高而加大。

3、與同截面的普通鋼芯鋁絞線相比，耐熱鋁合金導線150℃時的載流量比普通鋼芯鋁絞線載流量提高50%以上。

4、由于耐熱合金導線具有較好的載流特性，故在舊線路和特殊地區的換線中，可采用同等規模、截面的耐熱合金導線，在不改變鐵塔等的情況下，實現增容一倍的效果，使得導線具有較大的經濟性和適用性。

5、在特殊高寒地區，可用此導線作為熔冰導線，確保電力暢通。

附表：耐熱鋁合金圓線性能參數

項目	NRLH₁₀GJ
抗拉強度(N/mm²)	150～168
斷裂伸長率(%)	1.5
電導率(%IACS)	60
電阻溫度系數20℃(1/℃)	0.00397
彈性系數(N/mm²)	70000
線膨脹系數(10^-6/℃)	23.0
強度殘存率不小于(%)	90
