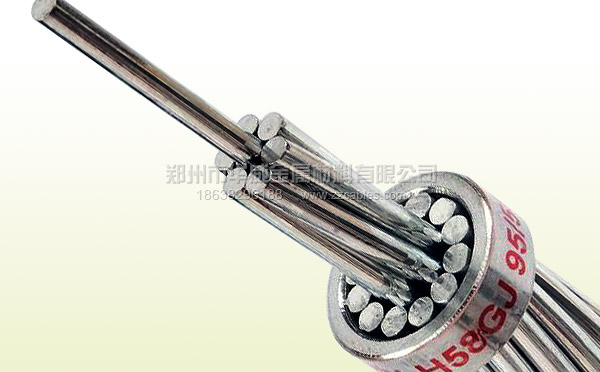

IACS耐熱鋁合金絞線
產品名稱：IACS耐熱鋁合金絞線
點擊次數：
摘要：
IACS耐熱鋁合金絞線是耐熱鋁合金架空絞線。我公司于2008年引進德國西馬克鋁合金桿連鑄連軋?jiān)O(shè)備，采用上海鴻得利高速拉絲機，時效勻質工藝，保證了耐熱鋁合金絞線產品質量穩定和高效生產
IACS耐熱鋁合金絞線的參數和性能：
58%IACS耐熱鋁合金絞線簡介
耐熱鋁合金導線是通過提高長期工作溫度的方法提高線路的傳輸電流，從而達到輸電線路增容擴容的目的。通常純鋁導線長期在高溫下運行會逐漸喪失部分強度，降低導線的拉斷力，安全程度降低。耐熱鋁合金導線是在純鋁中加入合金元素，使其在高溫下長期工作仍能保持原始的抗拉強度的 90%以上。作為一種性能良好的特種導線，耐熱鋁合金架空導線在我國城網增容改造、變電站建設以及一般線路上具有良好優勢。
耐熱鋁合金單線根椐導電率分為 58%IACS和60%IACS兩種。
耐熱鋁合金架空導線分為耐熱鋁合金絞線和高強度鋼芯耐熱鋁合金絞線。
58%IACS耐熱鋁合金絞線規格范圍：
耐熱鋁合金絞線： 35mm2～800mm2
高強度鋼芯耐熱鋁合金絞線：95/20 mm2～1440/120 mm2
58%IACS耐熱鋁合金絞線特性
長期工作溫度150℃，短時溫度可達180℃。連續容許載流量為同規格普通導線的1.5～1.6倍。
常溫下，與普通鋁線有著相同的強度，高溫運行機械強度保持率能保持在90%以上。
無論在常溫還是在高溫，與普通鋁線相比均保持有相同程度的蠕變特性。
經實驗室鹽霧試驗和室外大氣暴露試驗，兩種無大的差別。
58%IACS耐熱鋁合金絞線使用場合
特別適合作變電站、發電廠等大電流輸送用母線，可節約工程投資。
在城網線路擴容改造工程中，尤其在線路走廊狹窄地區，只需更換相近截面規格的導線，基本上不需要更換鐵塔，即能滿足強度和導線對地馳度的要求。
在雙回路線路中，還可短時承載另一回路的載流量，便于一個回路發生事故時的搶修和維護。
在新線路上，采用耐熱鋁合金導線使線路結構簡化，金具及零部件數量減少，對線路的安全運行有很大好處。
58%IACS耐熱鋁合金絞線型號
58% (60%)IACS耐熱鋁合金絞線 NRLH58J、NRLH60J型
| 標稱截面 Nominal section mm² |
結構 |
外徑 Outer dia mm |
20℃ 58% IACS 直流電阻不大于 DC resistance At 20℃ Ω/km |
計算拉斷力 Compatation pulls the strength N |
計算重量 Calculated weight kg/km |
計算載流量 |
||
| 90℃ | 110℃ | 150℃ | ||||||
| 60 | 7/3.00 | 9.00 | 0.6085 | 7379 | 135.5 | 227 | 272 | 340 |
| 70 | 7/3.60 | 10.8 | 0.4226 | 10288 | 195.1 | 281 | 337 | 423 |
| 95 | 7/4.16 | 12.48 | 0.3165 | 13280 | 260.5 | 341 | 411 | 517 |
| 120 | 19/2.85 | 14.25 | 0.2496 | 18070 | 333.6 | 396 | 479 | 604 |
| 150 | 19/3.15 | 16.75 | 0.2043 | 21380 | 407.4 | 456 | 552 | 699 |
| 185 | 19/3.50 | 17.50 | 0.1655 | 26390 | 503.0 | 521 | 633 | 803 |
| 210 | 19/3.75 | 18.75 | 0.1442 | 30300 | 577.4 | 584 | 687 | 873 |
| 240 | 19/4.00 | 20.00 | 0.1267 | 33340 | 656.9 | 614 | 749 | 954 |
| 300 | 37/3.20 | 22.40 | 0.1019 | 42960 | 820.4 | 707 | 865 | 1104 |
| 400 | 37/3.70 | 25.90 | 0.07622 | 57440 | 1097 | 848 | 1042 | 1337 |
| 500 | 37/4.16 | 29.12 | 0.0603 | 70230 | 1387 | 975 | 1202 | 1549 |
| 630 | 61/3.63 | 92.67 | 0.04814 | 86360 | 1744 | 1121 | 1389 | 1799 |
| 800 | 61/4.10 | 36.90 | 0.03774 | 106540 | 2225 | 1289 | 1605 | 2092 |
注：NRLH60GJ絞線電阻為同截面NRLH58GJ型絞線的電阻除以1.03449。
60%IACS耐熱鋁合金絞線的載流量為相同規格58%IACS的載流量的1.0171倍。
載流量計算條件：環境溫度為40℃，風速為0.5m/s，日照強度為1000W/m²，輻射西數為0.9，吸熱系數為0.9
